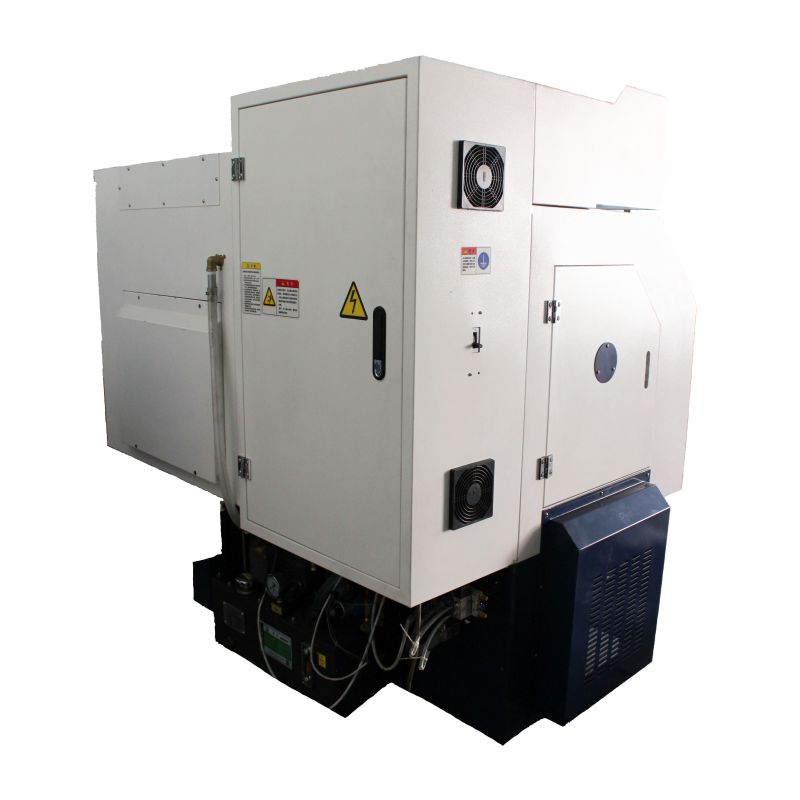

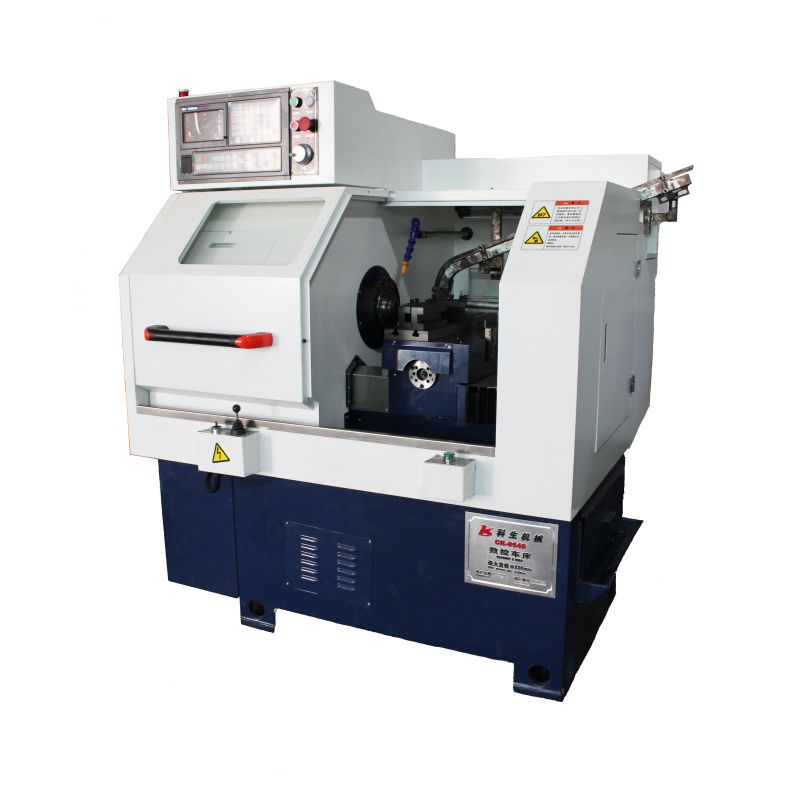

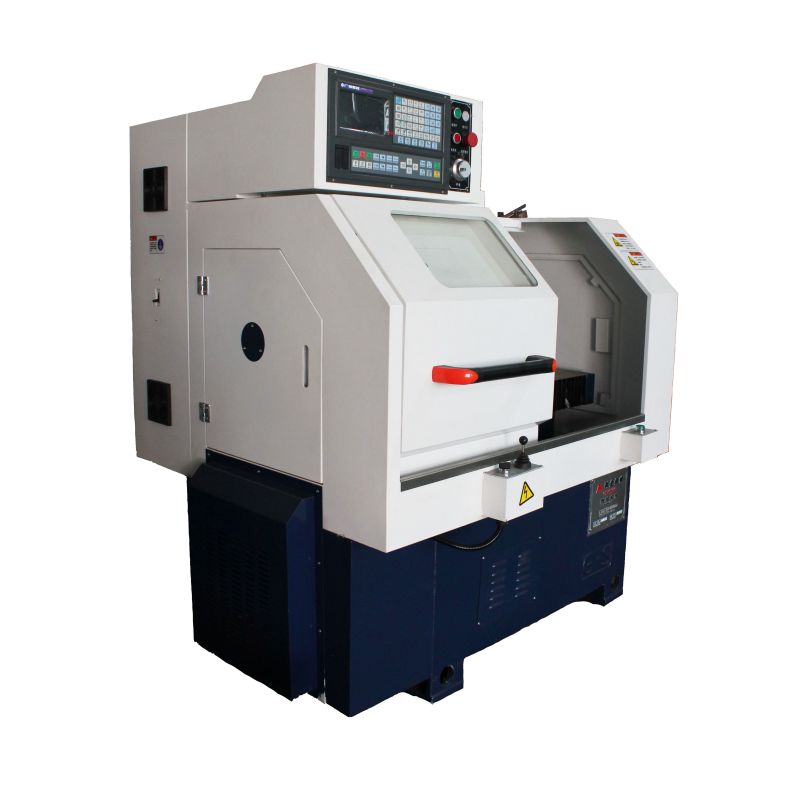

Visoko precizni CNC stružni stroj s poševno posteljo

CNC stružni stroj z visoko natančnostjo poševne postelje ima dobro dinamično zmogljivost in natančen nadzor ter ga je mogoče stalno krmiliti v dveh koordinatnih sistemih. Obdeluje lahko različne kratke gredi in diske ter lahko samodejno dokonča različne rotacijske obdelave, struženje navojev itd.

Model:CK0640-328L

Pošlji povpraševanje

Opis izdelka

Podrobna predstavitev izdelka visoko natančnega CNC stružnega stroja s poševno posteljo

CK0640L-328L je visoko natančen CNC stružni stroj s poševno posteljo. Stroj ima dobro dinamično zmogljivost in natančen nadzor natančnosti premikanja. Stroj je mogoče neprekinjeno krmiliti v dveh koordinatah. Uporablja se za obdelavo vseh vrst kratkih gredi in delov diska, lahko samodejno dokonča notranjo in zunanjo krožno površino, stožčasto površino, obločno površino, končno površino in drugo obdelavo vrtljivih površin ter obračanje navojev in druge funkcije.

Standardna konfiguracija visoko natančnega CNC stružnega stroja s poševno posteljo

Vretenoï¼vretenska enota
Sistemï¼Wind 2000TCEVï¼Standardï¼
GSKï¼Izbirnoï¼
KNDï¼Izbirnoï¼
Inverterï¼SINEE
Linearni vodnikï¼CSK
Ležaj¼HRB
Kroglični vijakï¼QIJIAN/QIXUAN
Motorï¼Servomotor

Parameter na visokonatančnem CNC stružničnem stroju s poševno posteljo

		Enota	CK-0640L			Enota	CK-0640L
Proizvodna zmogljivost	Maks. zanihajte nad posteljo	mm	Ï320	Možganska kap	X-os maks. potovanje	mm	328
	Maks. gugalnica čez prečni tobogan	mm	Ï70	Možganska kap	Z-os maks. potovanja	mm	300
	Dolžina obdelave	mm	300	Motor	Servo motor	KW	3.7
	dia vrtilne luknje	mm	Ï40	drugo	C svetilni način	N/A	Hidravlično vpenjanje
Vreteno	Jig	N/A	Vpenjalna klešča/vpenjalna glava		Držalo za orodje	N/A	Ureditev rezalnika
	Razpon hitrosti	Rpm	4000		Velikost orodja	mm	20
	Končna specifikacija	N/A	A2-5		Število naloženega orodja	kos	7
Hranjenje g	Hitro premikanje osi X	m/min	20m		Splošne dimenzije (DŠV)	mm	158012501680
Hranjenje g	Hitra hitrost premikanja osi Z	m/min	24m		Višina t (osnova do vrtenja le)	mm	975
Natančnost	Ponavljajoča se natančnost pozicioniranja osi X/Z	mm	0.005		N.W	mm	1100

Značilnosti visokonatančnega CNC stružnega stroja s poševno posteljo

1. Dovodno gred krmili servo motor z dobro zmogljivostjo in visoko natančnostjo pozicioniranja.
2. Samodejni sistem mazanja zagotavlja, da gibljivi deli stroja delujejo v dobrem stanju mazanja.
3. Površina postelje je utrjena z nadzvočno frekvenco in natančno brušena z dolgo življenjsko dobo.
4. Uporablja se za različne linije, kot so avtomobili, ventili, električna orodja in strojna oprema itd.
