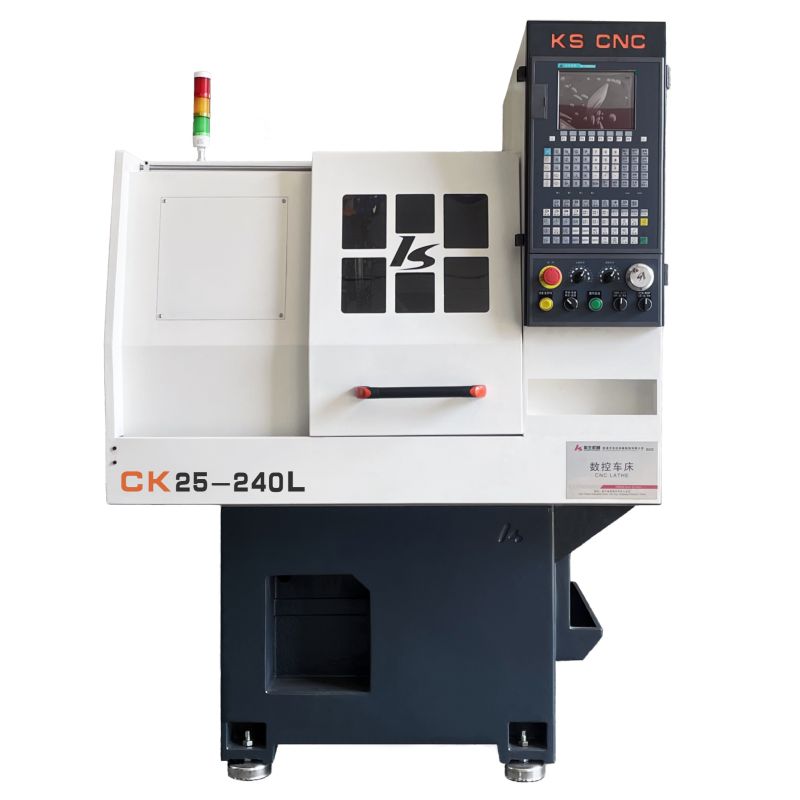

Visoko precizna majhna CNC stružnica

Visoko precizna majhna CNC stružnica se pogosto uporablja, lahko se uporablja za obdelavo gredi, obdelovancev tipa diska, lahko doseže obdelavo nekrožne krivulje. Sistem in dodatki bodo po želji neobvezni.

Model:TCK25-240L

Pošlji povpraševanje

Opis izdelka

Podrobna predstavitev izdelka visoke natančnosti majhne CNC stružnice

Visoko precizna majhna CNC stružnica TCK25-240L je cenovno ugodna, praktična strojna orodja dobre kakovosti. Stroj ima zelo širok spekter uporabe, ki je primeren za notranje in zunanje struženje, zoženje, krožni lok, navoj, vrtanje, povrtavanje obdelovanca osi in diska. Prav tako lahko doseže obdelavo nekrožne krivulje. Izberete lahko CNC sistem in neobvezni dodatki glede na vaše zahteve.

Standardna konfiguracija za visoko precizne majhne CNC stružnice

Vretenoï¼vretenska enota
Sistemï¼Wind 2000TCEVï¼Standardï¼
GSKï¼Izbirnoï¼
KNDï¼Izbirnoï¼
Inverterï¼SINEE
Linearni vodnikï¼CSK
Ležaj¼HRB
Kroglični vijakï¼QIJIAN/QIXUAN
Motorï¼Servomotor

Parameter na visokonatančni majhni CNC stružnici

		Enota	TCK25-200L
Proizvodna zmogljivost	Maks. gugalnica nad posteljo	mm	Ï210
	Maks. gugalnica čez prečni tobogan	mm	Ï120
	Dolžina obdelave	mm	240
	dia luknje vretena	mm	Ï25
Vreteno	Jig	N/A	Collet
	Razpon hitrosti	Rpm	100-5000
	Končna specifikacija	N/A
Hranjenje	Hitro premikanje osi X	m/min	28 (2510)
Hranjenje	Hitra hitrost premikanja osi Z	m/min	28 (2510)
Možganska kap	X-os maks. potovanja	mm	240
Možganska kap	Z-os maks. potovanja	mm	240
Natančnost	Ponavljajoča se natančnost pozicioniranja osi X/Z	mm	0.005
Motor	Servo motor	kw	1.5
drugo	Način vpenjanja	N/A	Pnevmatsko vpenjanje
	Držalo za orodje	N/A	Ureditev rezalnika
	Velikost orodja	mm	16
	Število naloženega orodja	kos	6
	Splošne dimenzije (DŠV)	mm	110010601700
	Višina (od podnožja do vretena)	mm	1010
	N.W		850

Značilnosti majhnega CNC stružnega stroja visoke natančnosti

1. Cast mono-blok, struktura poševne postelje.
2. Težka zasnova, osnova stroja in postelja so enodelne litine.
3. HIWIN/CSK valjčno vodilo linearnega gibanja.
4. Visoka učinkovitost obdelave in visoka natančnost.
